【１０】 ＲＣ １／１０金属ゼロを作る・前部胴体

 これ！？ＲＣ飛行機としては失敗作となった前回の作品「オリジナル金属ゼロ」ですが今回から下の写真と同様の前部胴体を作ります。

　そして、これは「オリジナル金属ゼロ」で使った胴体展開図と型紙ですが今回もこれを使って製作して参ります。

　隔壁番号０　防火壁の製作

　型紙を使って０．５ｍｍアルミ板から防火壁４枚を切り出します。

　切り出した防火壁４枚を超強力両面テープで貼り合わせます。

　中央に市販のグロー燃料用　クランクタンク１２５ｃｃが入る窓を開けます、オリジナル金属ゼロでは実機に忠実を意識したため市販品を収容できず手作りタンクを使いましたが結果、エンジンキャブと燃料タンクとの位置関係に無理を生じてしまった。

　今回はラジコン機としての構造を最優先としています・・つまりオブジェではないのです。

　燃料タンクは、こんな感じで配置されます。

　オリジナル金属ゼロで試作したエンジン架を仮組して燃料タンクの位置関係を確認します。

　

　燃料タンク配置図

　旧（オリジナル金属ゼロ）自作タンクと配置図

　隔壁５番の製作

　同様に０．５ｍｍアルミ板から型紙を使って２枚を切り出します。

　切り出した０．５ｍｍアルミ５番隔壁

　幅７ｍｍになる様に作ったアルミアングルで５番隔壁２枚を重ねます。

　前部胴体の０番から７番までを型紙を作って作りますがオリジナル金属ゼロと同じ方法、つまり４ｍｍφアルミパイプを潰して素材とします。

　１．４ｍｍマイクロビスにより縦通材を隔壁に固定して行きます。

　前部胴体、現在の進捗です。

　主翼に仮置きしてみました。

　市販燃料タンクを使用したエンジンキャブとの位置関係資料

　市販　グロー燃料専用　クランク　タンク　１２５ｃｃ

　旧（オリジナル金属ゼロ）自作燃料タンク・・収まりは良いんだけどなあ～

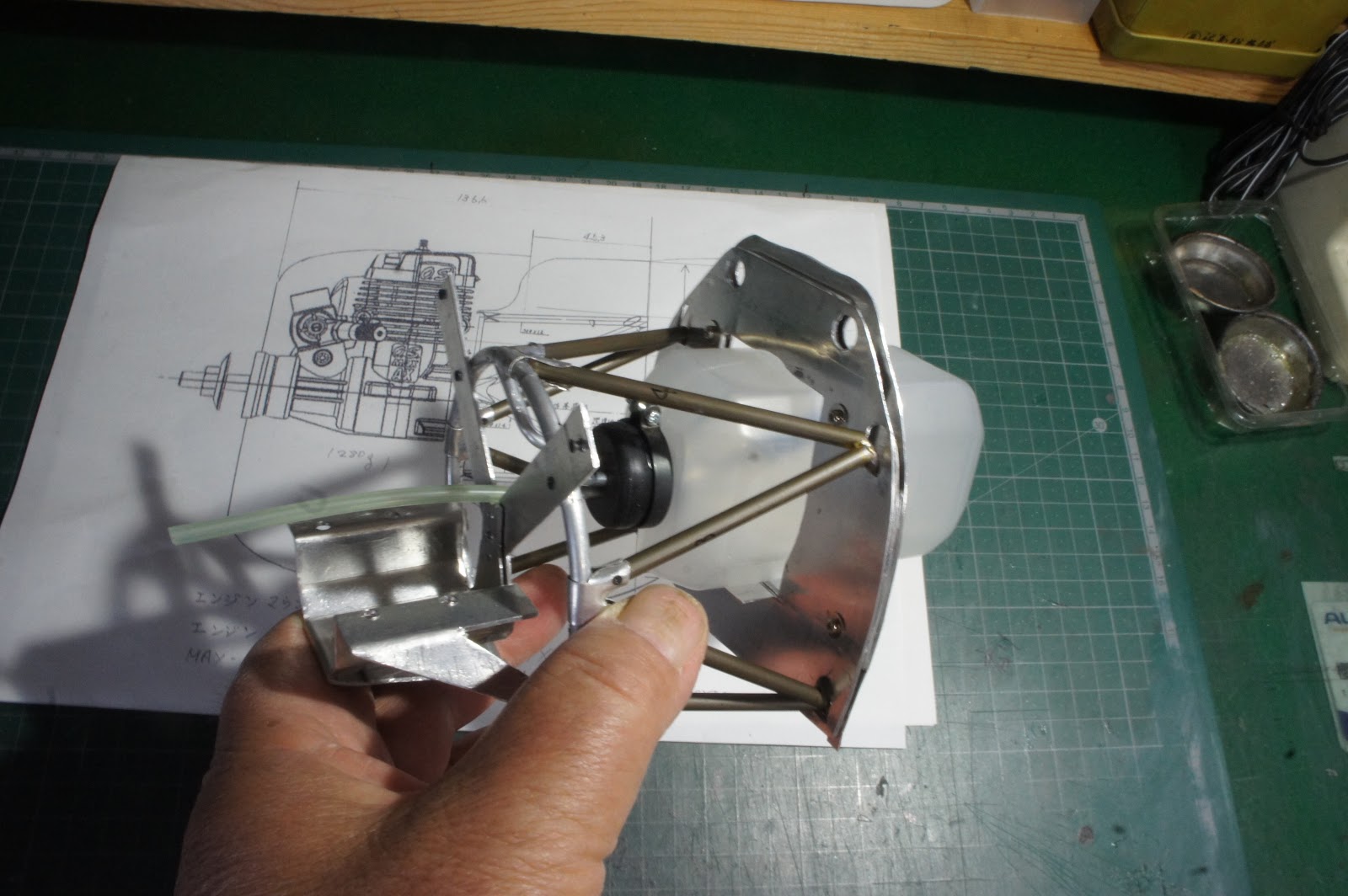

 オリジナル金属ゼロで作った試作エンジン架と燃料タンクそして前部胴体の仮組

　

　６月はご近所さんである農事組合法人から頼まれた百姓のお手伝い仕事に追われて趣味進捗が捗らず！でした。

　７月はどうかなあ～田植えも済んでいるし（　＾ω＾）・・・┐(´д｀)┌ﾔﾚ・・です。
